DC

DC型號為不規則作動子保持器單向離合器但不含內環與外環。
此型號必須配合客戶之自行設計的內環及外環，軸承支撐軸向及徑向的負載，與潤滑油脂及油封。

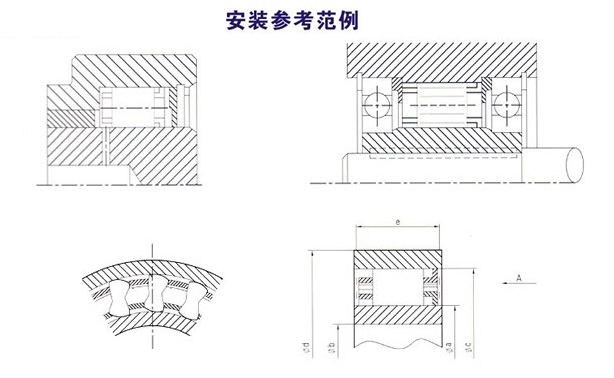

不規則作動子接觸面之空間公差必需在范圍內，外環與內環之接觸面的寬度不可小於尺寸“e”，接觸面不可有任何溝槽以確保功能正常，請參考下頁。

13813661008

立即咨詢

產品詳情

特性：
DC型號為不規則作動子保持器單向離合器但不含內環與外環。
此型號必須配合客戶之自行設計的內環及外環，軸承支撐軸向及徑向的負載，與潤滑油脂及油封。
不規則作動子接觸面之空間公差必需在范圍內，外環與內環之接觸面的寬度不可小於尺寸“e”，接觸面不可有任何溝槽以確保功能正常，請參考下頁。
原廠可提供標準型式的內環與外環，請參考下一頁。
若自行制造經硬化處理過的鋼制軸心及工件機壁直接套入，請參考以下表面硬度規格。
研磨加工處理過的接觸面硬度為HRC60~62硬化深度須大於0.6mm。
接觸面之內部硬度為HRC35~45，接觸面之表面光滑度須小於22CLA，接觸面可接受之最大歪斜度為 25mm寬度內0.007mm之歪斜度。

型式	作動子空間							夾子數量	作動子數量	重量
型式	TKN¹⁾ 〔Nm〕		Φc^+0.003〔mm〕	〔mm〕	e_min 〔mm〕	Φd_min 〔mm〕	Φd_max 〔mm〕	夾子數量	作動子數量	重量
DC2222G	50	22.225	38.885	8.33±0.075	10.0	50	17	-	12	0.030
DC2776	95	27.762	44.422	8.33±0.075	13.5	58	21	-	14	0.055
DC3034	99	30.340	47.000	8.33±0.075	13.5	62	23	-	14	0.060
DC3175(3G)	127	31.750	48.410	8.33±0.075	13.5	63	24	3	16	0.060
DC3809A	220	38.092	54.752	8.33±0.075	16.0	71	29	-	18	0.085
DC4127(3G)	179	41.275	57.935	8.33±0.075	13.5	75	32	3	18	0.090
DC4445A	290	44.450	61.110	8.33±0.075	16.0	79	34	-	20	0.095
DC4912(4C)	245	49.721	66.381	8.33±0.075	13.5	86	38	4	22	0.100
DC5476A	420	54.766	71.425	8.33±0.075	16.0	92	42	-	24	0.110
DC5476A(4G）	420	54.765	71.425	8.33±0.075	16.0	92	42	4	24	0.130
DC5476B(4G）	615	54.765	71.425	8.33±0.075	21.0	92	42	4	24	0.180
DC5476C（4G）	792	54.765	71.425	8.33±0.075	25.4	92	42	4	24	0.200
DC5776A	483	57.760	74.420	8.33±0.075	16.0	98	44	-	26	0.110
DC63348	645	63.340	80.000	8.33±0.075	21.0	104	50	-	26	0.175
DC7221(5G）	540	72.217	88.877	8.33±0.075	13.5	115	56	5	30	0.140
DC7221B	1023	72.217	88.877	8.33±0.075	21.0	115	56	-	30	0.185
DC7221B(5G)	1023	72.217	88.877	8.33±0.075	21.0	115	56	5	30	0.210
DC7969C(5C)	1630	79.698	96.358	8.33±0.075	25.4	124	61	5	34	0.280
DC8334C	1645	83.340	100.000	8.33±0.075	25.4	132	65	-	34	0.270
DC8729A	1000	87.290	103.960	8.33±0.075	16.0	134	67	-	34	0.165
DC10323A(3C)*	1290	103.231**	119.891	8.33±0.075	16.0	155	80	3	40	0.205
DC12334C*	3840	123.340**	140.000	8.33±0.075	25.4	184	96	-	50	0.400
DC12388C(11C)	3900	123.881	142.880	9.50±0.10	25.4	186	96	11	44	0.400
